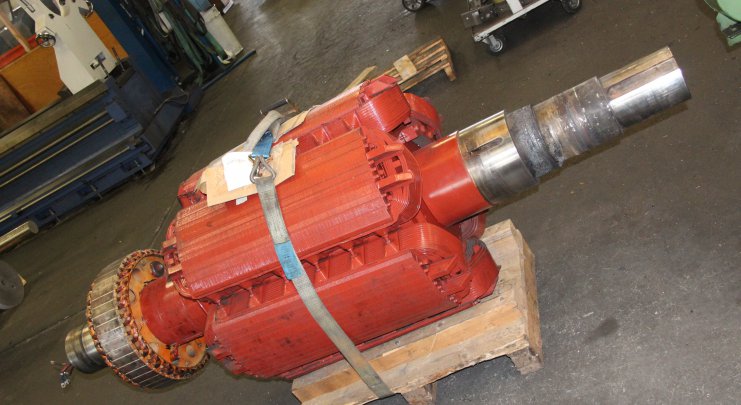

Rotorgenerator
Angewandt in: Schifffahrt | Maschinenbau
- Zurück
- Weiter
Problem, Idee und Lösung
-
Problem

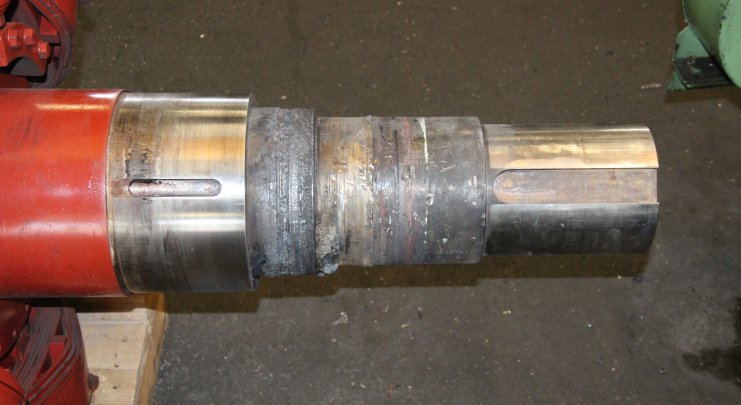

Der Innenring eines eingeschlagenen Lagers dreht sich mit.
Dadurch ist Verschleiß bis auf 3,5 mm Tiefe aufgetreten.
Durch den Crash hat sich der Wellenzapfen um einige Zehntel gekrümmt und es wurde die Passfedernute herausgeschlagen.
Die Leistung des Motors beträgt 3,6 MW. Die Wellenbelastung ist daher hoch.
-
Lösung

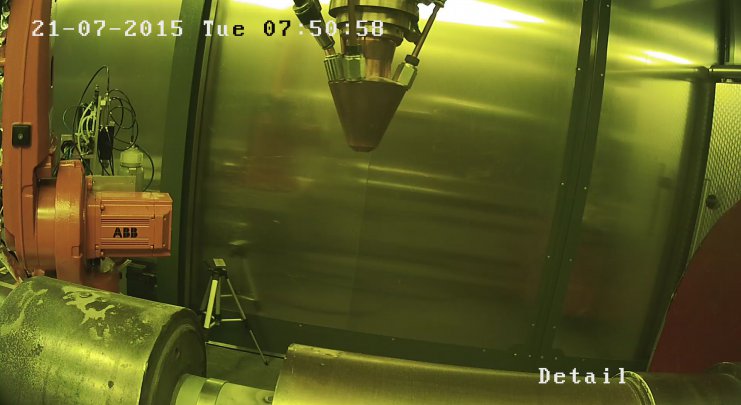

Revamo hat den Wellenzapfen mithilfe von Laserbeschichtung wiederhergestellt. Vor dem Beschichten wurde der Verschleiß weggedreht, eine Materialstudie durchgeführt und das Basismaterial auf Risse untersucht.
Auch die Passfedernute wird beschichtet.
-
Lagerpassungsverschleiß
Verschleißerscheinung, die als Folge unzureichender Schmierung oder Überbelastung entsteht.
-
Maßwiederherstellung
Jede Verschleißform fordert eine individuelle Reparatur. Eine individuelle Reparatur ist auch erforderlich, wenn ein...
Spezifikationen
| Hauptabmessungen (L x B x H): Ø610 x 2700 | Basismaterial: 1.0421 | Beschichtung: Revamo |
