Fallstudien
Exzenterachse einer Hochdruckpumpe
Angewandt in: Lebensmittelverarbeitung | Maschinenbau
- Zurück
- Weiter
Problem, Idee und Lösung
-
Problem

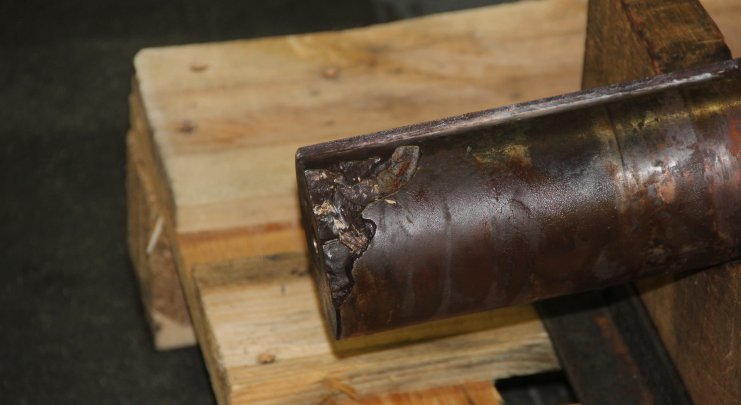

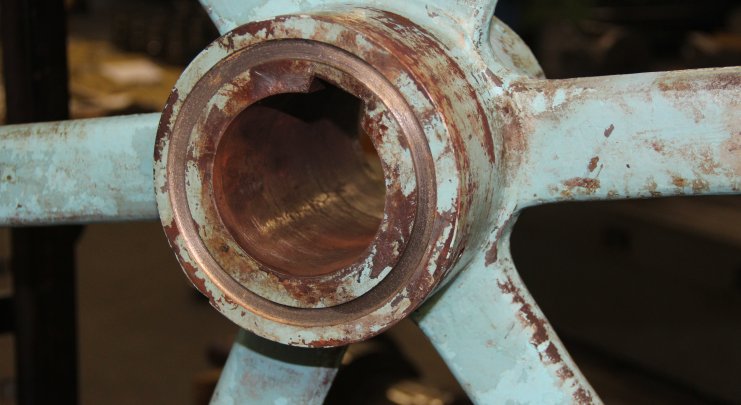

Es handelt sich um eine Hochdruckpumpe für die Milchindustrie. Die Bohrung der Antriebsscheibe ist durch Fressen ausgeschlagen. Da die Antriebsscheibe auf der Kurbelwelle „gearbeitet” hat, ist infolge der Materialermüdung ein Stück aus dem Achszapfen herausgebrochen.
-
Lösung

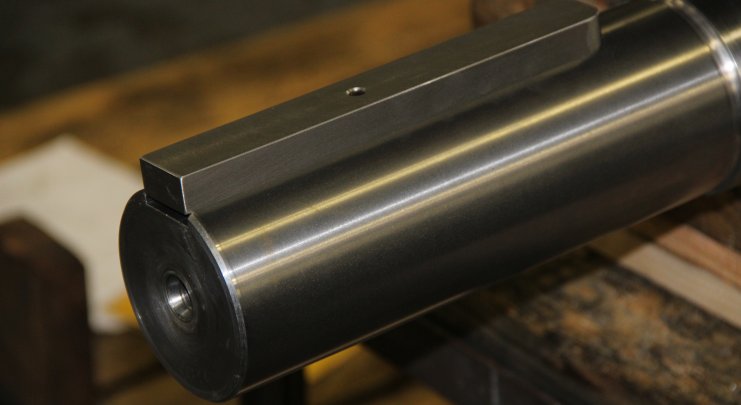

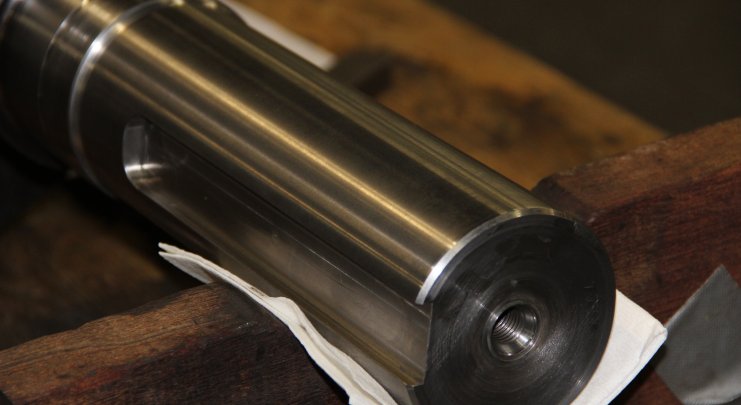

Die Kurbelwelle wurde durch Aufschweißen, Anbringen einer neuen Passfedernut, Flammspritzen und Nachschleifen repariert.

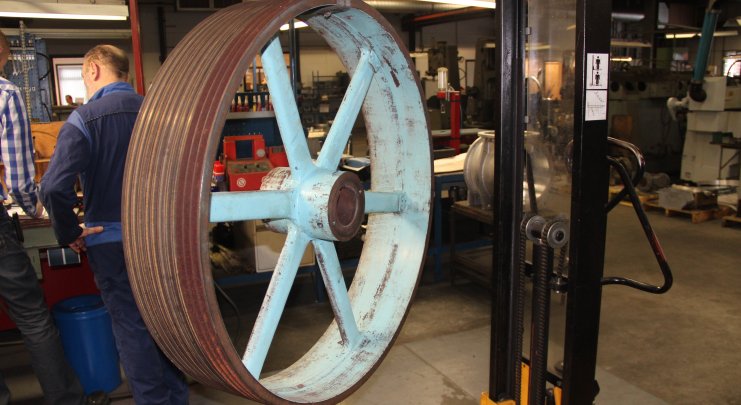

Die Bohrung der Antriebsscheibe wurde durch Flammspritzen repariert und inwendig nachgeschliffen. -
Fressen (Einfressen)
Fressen ist eine Verschleißerscheinung, die als Folge ungewünschter Mikrobewegungen zwischen zwei Teilen entsteht...
-
Oberflächenermüdung
Verschleißform, bei der als Folge wiederholter wechselnder Belastungen Risse im Material entstehen...
Spezifikationen
| Hauptabmessungen (L x B x H): Ø1.080x950mm | Basismaterial: 0.6025 (GG25) | Beschichtung: Chromstahl |
